直線導軌在我們生活中很常見，我們也會有對這些東西有些好奇，也想去了解一下它的類型以及參數等問題，下面就讓我們來了解一下。

       第一步：確定軌寬

濟南直線導軌行業內所謂的軌寬指滑軌的寬度。軌寬是決定其負載大小的關鍵因素之一四排滾珠，也有部分兩排珠的方軌產品一般有15、20、25、23、30、28、35、34、45、55、53、65、63某些品牌更大只生產到45規格，有些小廠家可能只到30。期貨產品也有85、120等但大部分廠家不生產。

        扁軌,微型滑軌�；�本是兩排滾珠，規格有3、5、7、9、12、15、上述6個規格又各有一個寬型規格滑軌寬度是標準型的2倍，其中15型滑軌的安裝孔是2列一共12種但是有些廠家不能生產7以下的型號具體請咨詢?cè)撈放乒��?yīng)商。

        第二步：確定軌長

       注意了這個長度是軌的總長，不是行程。全長=有效行程+滑塊間距。

       第三步：確定滑塊類型和數量

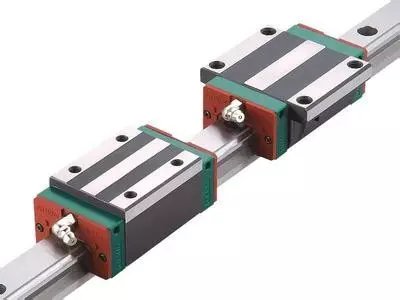

濟南滾珠絲杠常用的滑塊是兩種：法蘭型，方形。前者高度低一點，但是寬一點，安裝孔是貫穿螺紋孔后者高一點，窄一點，安裝孔是螺紋盲孔。兩者均有短型、標準型和加長型之分。有的品牌也稱為中負荷、重負荷和超重負荷。主要的區別是滑塊本體金屬部分長度不同當然安裝孔的孔間距也可能不同多數短型滑塊只有2個安裝孔。滑塊的數量應由用戶通過計算確定在此只推薦一條少到可以承載多到可以安裝。滑塊類型和數量與滑軌寬度構成負載大小的三要素。

       第四步：確定精度等級。

       任何廠家的產品都會標注精度等級，有些廠家的標注比較科學┮話悴捎酶玫燃睹稱的第一個字母,如普通級標N、精密級標P。有些廠家以1、2、3、4、5表示精度從高到低也有反過來的，總之以把客戶弄糊涂為原則。用戶若質疑其精度可以查閱樣本。精度是個綜合概念一般由滑塊基準側面相對同側滑軌側面的行走直線誤差、組合高度誤差，滑軌側面至滑塊基準側面寬度誤差、成對高度誤差以及成對寬度誤差構成。對于多數產業機械普通級精度可以滿足要求高一點的就選H級數控機床等設備以選擇P級常見┢淥超精密機械選擇SP超級精度、UP頂級精度為宜。后面3個等級需要苛刻的安裝、使用條件才能展示其性能。

        直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，用于直線往復運動場合，且可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。因此不了解直線導軌的快來了解一下吧。
